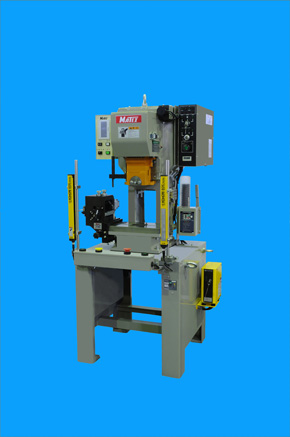

エアークラッチ式プレス機B-35の特徴
強靭な箱型フレーム構造
両軸受構造クランク式プレス機
鋳物フレーム採用により
歪みの少ない高精度プレス機
ベッド面をキサゲ仕上げ
高精度・高品質プレス機
エアークラッチ採用
構造規格適用プレス機
前後装置との同期運転可能
タッチパネル式コントローラーも可能
NC送り装置・前後設備・成型機
巻出・巻取装置とのドッキング可能
| 項目 |
B-35型、BL-35型（低速仕様） |
|---|---|
| 能カ | 34.3KN（3.5トン[3.5ton]） |
| ストローク長さ | 30mm（最大50mm迄可能） |
| ストローク数 | 200spm（BLタイプ 120spm） |
| ダイハイト | 165mm |
| スライド下面積 | 110×100mm |
| スライド調整量 | 20mm |
| シャンク寸法 | Φ25×45L |
| ベッドオープニング | 120×80mm |
| ボルスター寸法 | 300×185×35mm |
| バックオープニング | 130mm |
| モーター | 三相 200V 0.4KW |
| クラッチブレーキ | コンビネーション型エアーフリクション |
| 給油装置 | 手動グリス |
| バランサー | コンプレッションスプリング方式 |
| 工程 | 寸動、安全一工程、連続 |
| 重量 | 200kg |
※本仕様は改良のため、予告なしに変更する事があります。
