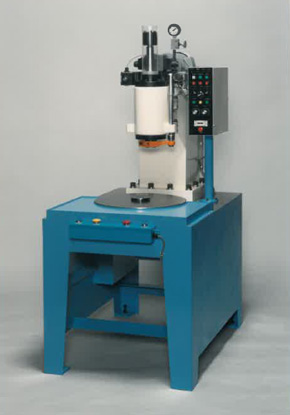

ロータリーテーブル付プレス AR-3／AR-5／AR-10
ロータリーテーブル付プレス AR-3／AR-5／AR-10の特徴
ローラーギヤーインデックスを採用して、低騒音・高速・高精度を実現しました。
供給ユニット・取出ユニット等が簡単に取付可能で、専用機として使用できるベースマシンです。
プレス用のロータリーテーブルとして開発しているので、荷重によるタワミが少ない高精度インデックスマシンです。
| 項目 | AR-3型 | AR-5型 | AR-10型 |
|---|---|---|---|
| プレス能力 | 29.4KN | 49KN | 98KN |
| ストローク長さ | 125mm | 150mm | 150mm |
| ダイハイト | 225mm | 250mm | 250mm |
| スライド調整量 | 20mm | 20mm | 20mm |
| シャンク寸法 | φ25×50 | φ32×60 | φ32×60 |
| テーブル径 | φ470 | φ470 | φ470 |
| P.C.D | φ270 | φ350 | φ350 |
| 分割数 | 4・6・8・12 | ||
| 停止精度 | ±0.02 | ||
| サイクルタイム | 1.5～10.0sec（プレス時間は別） | ||
| プレスモーター | 1.5KW | 1.5KW | 2.2KW |
| インデックスモーター | 90W | 200W | |
| 工程 | 手動、一工程、連続 | ||
※本仕様は改良のため、予告なしに変更する事があります。
